Электроприводы ЗЭиМ

электропривод ээим Электроприводы ЗЭиМ полно и неполнооборотные на 220 В и 380. В полноценно адаптированы под условия эксплуатации в России и могут быть использованы практически в любых условиях. Устройства дают возможность наладить процесс управления различным количеством запорной арматуры с одного единственного операторского места.

При покупке у нас электроприводов ЗЭиМ вы получаете очень высокую надежность и простоту эксплуатации устройств при их достаточно низкой цене. Помимо этого мы обеспечим для вас техническое и гарантийное обслуживание.

Механизм электроприводов состоит из:
- Синхронного электродвигателя
- Червячного редуктора
- Ручного привода
- Сигнализационного блока реостатного БСПР или блока концевых выключателей БКВ
- Указателя положения
- Фланца

Управление механизмами может быть как контактным, так и бесконтактным.
При бесконтактном управлении действующий тип управляющего устройства - пускатель ПБР-2М или ПБР-2М2.1.

Основные характеристики:

Условн. обозна- чения механи- змов	Номина- льный крутящий момент на выходном валу	Номина- льное время полного хода выходного вала	Номина- льное значение полного хода выходного вала	Потреб- ляемая мощность	Масса	Выход- ной конец вала Bf9	Тип блока сигнали- зации положе- ния выходного вала (усл. обознач.)
	N.m	s	r	W	kg	mm
МОЭФ - 6.3 / 12,5-0, 25-98	6,3	12,5	0,25	43	4	14	БСПР (Р), БКВ (М)
МОЭФ - 12,5/ 25-0, 25-98	12,5	25	0,25	43	4	14
МОЭФ - 16 / 30-0, 25-98	16	30	0,25	43	4	14
МОЭФ - 25 / 63-0, 25-98	25	63	0,25	43	4	14

Напряжение и частота питания– 220 V , 50 Hz .
Степень защиты– IP 64 по ГОСТ 14254.
Режим работы– S 4, частота включений – до 630 в час при ПВ до 25%.
Максимальная частота включений– до 1200 в час при ПВ до 5%.
Климатические исполнения– У3.1, Т3.

Габаритные и присоединительные размеры:

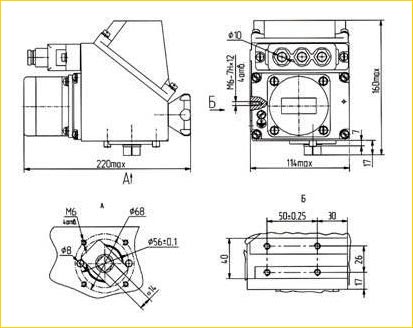

чертеж электропривода ээим

Электроприводы

МЭОФ-16 (МЭОФ-02, МЭОФ-96, МЭОФ-96К, МЭОФ-99К)

(Рекомендованы для Dn50 - 200 мм)

Состав механизма:

- Синхронный электродвигатель
- Червячный редуктор
- Ручной привод
- Блок сигнализации положения: реостатный БСПР, индуктивный БСПИ, токовый БСПТ, блок концевых выключателей БКВ
- Фланец

Управление механизмами: имеется контактное управление и бесконтактное.

При бесконтактном управлении действует тип управляющего устройства:
- МЭОФ-96, МЭОФ-02 – пускатель ПБР-2М или ПБР-2М2.1;
- МЭОФ-96К, МЭОФ-99К – пускатель ПБР-3А или усилитель ФЦ-0620.

Основные характеристики:

Условн. обозна- чения механи- змов	Номина- льный крутящий момент на выходном валу	Номина- льное время полного хода выходного вала	Номина- льное значение полного хода выходного вала	Потреб-ляемая мощность	Масса	Выход- ной конец вала Bf9	Тип блока сигнали- зации положе- ния выходного вала (усл. обознач.)
	N.m	s	r	W	kg	mm
МЭОФ - 6,3 / 10-0, 25-02	6,3	10	0,25	46	6,1	14	БСПР (Р), БСПИ (И), БСПТ (У), БКВ (М)
МЭОФ - 6,3 / 25-0, 63-02		25	0,63
МЭОФ - 16 / 25-0, 25-02	16	25	0,25	46	6,1	14
МЭОФ - 16 / 63-0, 63-02		63	0,63
МЭОФ - 16 / 63-0, 25-02			0,25	36
МЭОФ - 16 / 160-0, 63-02		160	0,63
МЭОФ - 40 / 63-0, 25-02	40	63	0,25	46	6,1	14, 17
МЭОФ - 40 / 160-0, 63-02		160	0,63

МЭОФ - 16 / 10-0, 25-96	16	10	0,25	110	8,0	14	БСПР (Р), БСПИ (И), БСПТ (У), БКВ (М)
МЭОФ - 16 / 25-0, 63-96		25	0,63
МЭОФ - 40 / 25-0, 25-96	40	25	0,25	110	8,0	14, 17
МЭОФ - 40 / 63-0, 63-96		63	0,63

МЭОФ - 16 / 10-0, 25-96К	16	10	0,25	110	7,8	14	БСПР (Р), БСПИ (И), БСПТ (У), БКВ (М)
МЭОФ - 16 / 25-0, 63-96К		25	0,63
МЭОФ - 32 / 15-0, 25-96К	32	15	0,25	110	8,0	14
МЭОФ - 32 / 37-0, 63-96К		37	0,63
МЭОФ - 40 / 25-0, 25-96К	40	25	0,25	110	8,0	17
МЭОФ - 40 / 63-0, 63-96К		63	0,63

МЭОФ - 40 / 10-0, 25-99К	40	10	0,25	160	8,0	17	БСПР (Р), БСПИ (И), БСПТ (У), БКВ (М)
МЭОФ - 40 / 25-0, 63-99К		25	0,63

Напряжение и частота питания– 220 V , 50 Hz – для МЭОФ; 220/380 V , 50 Hz – для МЭОФ-К
Степень защиты– IP 54 по ГОСТ 14254.
Режим работы – S 4, частота включений – до 630 в час при ПВ до 25%.
Максимальная частота включений– до 1200 в час при ПВ до 5%.
Климатические исполнения:У2, Т2 – для МЭОФ-16-96 и МЭОФ-16-96К; У3.1, Т3 – для МЭОФ-02

Габаритные и присоединительные размеры:

чертеж электропривода мэоф
